Hub و Repeater و Bridge
مالفرق بين الAccess point وال Repeater
Access point (مرسل للإشارة):
إذا كان شبكته بالمودم وسويت الإعدادات لابد ان يكون ال Access point متصل بالمودم بكيبل الشبكة إذا كان ال Access point لا يوجد بداخله switch ولا ينفصل عنه والفائدة من Access point هي توسيع مدى الإرسال لكي يصل إلى نقاط بعيدة ويستفيد منه اكثر عدد من الكمبيوترات
Repeater (مستقبل للإشارة):
بعد ربطه بالمودم ومن ثم عمل الإعدادات تفصل ال Repeater عن المودم ومن ثم يلقط الإشارة من المودما او من Access point ويقويها ويرسلها مره اخرى وبذلك يغطي منطقة اكبر
وبعض الإجهزة يمكن ان تستفيد منها Access point و Repeater يعني هو جهاز واحد ولاكن تختار الي تريد من داخل الإعدادات على حسب الي تريد.
وهذا شرح لأهم اجهزة الشبكات Hub و Repeater و Bridge و Switch و Router
Repeater
يعد جهاز تكرار الاشارة (Repeater) الذي يعمل في المستوى Physical ابسط
اجهزة الربط المستخدمة في الشبكات يقتصر عمل هذا الجهاز على تكرار كل ما يصل اليه من إشارات.
السبب الرئيسي الذي يدعو لاءستخدام هذا الجهاز في الشبكة هو زيادة المسافة التي يمتد اليها الكابل والتغلب على ضعف الاشارة المرسلة . من المعروف ان الاشارات ينتابها الضعف اثناء انتقالها في الكابل وكلما كان الكابل اطول كلما اصحبت الاشارات ضعيفة
نتيجة طول المسافة التي تقطعا للوصول الى وجهتها لذلك يستخدم هذا الجهاز لضمان وصول الاشارة الى وجهتها بعد تقويتها
Hub
هو احد اجهزة الشبكة المستخدمة لربط الاجهزة ببعضها
يتم وصل كل جهاز كمبيوتر باحد المافذ Port) ) في الhub يتلقى هذا الجهاز الاشارة من احد المنافذ وينقلها الى جميع المنافذ الاخرى ولكل جهاز متصل بهذة المافذ فمثلا:-
اذا تلقى hub مكون من ثمانية منافذ اشارة على منفذ 4 فانة يمررها على الفور الى المافذ رقم 1و2و3و5و6و7و8 .
انواع اجهزة ال hub :-
ACTIVE HUB : –
يعمل هذا الجهاز على توجيهة تدفق البيانات بحيث يتم تجنب تصادم الاشارات
بالاضافة الى نفس وظيفة الجهاز المتمثلة في تقوية الاشارة المارة في لكابل
يلزم تزويد الجهاز بالطاقة الكهربية من خلال كابل مخصص لذلك.
Passive Hub :-
لا يعمل هذا النوع يا اخواني الاعزاء من اجهزة ال hub على تقوية الاشارة المنقولة ولكن يقتصر عملة على تمريرها فقط لا يحتاج هذا النوع من اجهزة ال hub الى تزويدة بطاقة كهربية ومن ثم فهو لا يحتوي على كابل لاتصال بمصدر للطاقة الكهربية وهو دة الفرق بينة وبين ال active hub
Hybrid hub :-
يعمل هذا النوع من اجهزة ال hub على المزج بين انواع الوسائط المختلفة
بمعنى انة يستطيع توصيل (Coaxial cable و UTP ) او اي نوع كابل اخر مع بعضهم في جهاز hub واحد .كما يعمل كرابط بين اجهزة hub اخرى
Smart (intelligent) hub :-
يتميز هذا النوع من اجهزة ال hub على انة يحتوي على واجهة ادارية ويوفر الدعم
لبروتوكول SNMP وهو بروتكول المسؤل عن ادارة الشبكة ومراقبتها كما انة يتيح تقسيم المنافذ الى شبكات منطقية مختلفة .
(جدير بالذكر ان اجهزة ال hub اصبحت قديمة ويقل استخدامها)

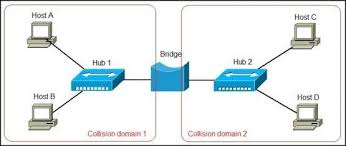

Bridge
يعمل هذا الجهاز على ربط شبكتي LAN ببعضهما بحيث يعملان كشبكة واحدة
ينشيء هذا الجهاز جدول توجية routing table يتضمن العناوين الفعلية للاجهزة
يحدد هذا الجدول الوجهة الصحيحة للرسالة المارة فيها
يستخدم هذا الجهاز في الحد من تدفق البيانات عبر الشبكة وازدحامها بالرسائل
باءختصار لو عندك شبكة LAN مكونة من 20 جهاز ولاحظت ان الشبكة تقيلة بمعنى
ان عملية انتقال نقل ال data بتاخد وكت اكتر من الازم اذا هات bridge وافصل الشبكة بيه بحيث يبقى هناك 10 اجهزة على يمين ال Bridge و10 على يسار ال bridge وستلاحظ ان سرعة الشبكة ذادت
انواع اجهزة ال bridge :-
Transparent Bridge
سريع جدا في نقل ال data لانة مبيعملش عملية CRC وهي عملية تاكد خلو البيانت من الاخطاء ورخيص الثمن
Mixed Media Bridge
ويعمل على التاكدة من خلو البيانات من الاخطاء عن طريق CRC ولذلك هو امن ويتميز ببطء نقل البيانت بعض الشيء ولكنة المفضل في الاستخدام
Local Bridge
بيربط بين شبكتين واحدة في غرفة مثلا مع شبكة في غرفة اخرى ( غرفة-مع-غرفة)
Remote Bridge
بيربط بين شبكة في مبنى مع شبكة في مبنى اخر (مبنى-مع-مبنى)

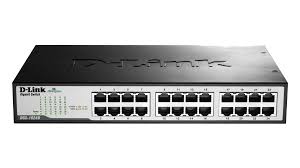

Switch
يعمل على ربط اجهزة الشبكة بعضها ببعض وفكرة عملة مشابهة لل bridge الاتنين بيقعوا في نفس المستوى Data-link في ال OSI Model يتميز هذا الجهاز بسرعة اداءة وانة اكثر كفاءة من اجهزة ال Hub لان فكرة عملة لو ان هناك switch
مكون من 8 منافذ وموصل على ال8 منافذ اجهزة كمبيوتر واراد الجهاز على المنفذ 2 نقل بيانات للجهاز 6 فانة يعمل عملية Broadcast منها يعرف ال MAC address للجهاز رقم 6 ومن ثم ينقل البيانات مباشرة من 2 الى 6 ولذلك فانة سريع ومن اكثر اجهزة ربط الشبكات استخداما حاليا ( بيشتغل عن طريق Mac address)
-انواع اجهزة ال Switch :-
Cut-through
ويعمل على forward ارسال of data Packet البيانات فورا عن طريق قراءة العنوان المرسل destination MAC address يعني اول ما تجيلة بيانات بيبعتها علطول الى العنةنان المرسل اليه لذا يتميز بالسرعة
A store-and-Forward
ينتظر حتى تاتي Packet of data البيانات المرسلة اليه ويخزنها ويعمل عملية CRC وهي عملية التاكدة من الاخطاء ويتاكدة من سلامة البيانات المرسلة ثم يرسل البيانات الى وجهتها Destination وتسمى عملية الارسال forwarding
ومن ثم فهو اامن وقوي في عملة بس ابطا من ال cut-through
ملحوظة:-
-السويتش يستخدم مع شبكات من نوع Ethernet وشكل التوصيل Star
-لكن جهاز MAU multistation Access unit يستخدم مع شبكات من نوع Token Ring وشكل التوصيل Ring
الفرق الجوهري بين السويتش وال bridge :-
ان عدد بورتات (المنافذ) في السويتش يفوق عدد ال bridge حيث ال bridge ممكن يكون 2 او 3 بورت بالكتير اما السويتش ممكن يوصل 20 بورت واكتر
Router:-
يعتبر من اهم الاجهزة المستخدمة في ربط الشبكات يعمل هذا الجهاز في مستوى Network في OSI Model ويقد وظفتين اسايتين هما:-
-عطاء او تشغيل (Operate) العناوين المنطقية Logical Address الي هوا
IP address
– ويعمل على اخيار افضل مسار يمكن ان تمر من خلالة البيانات من الراسل الى المرسل الية اي من ال Source الى ال Destination
ويستخدم لربطة مع الشبكة للتمكن من الدخول للانترنت (ويستخدم IP address)
في تكوين Routing table ويستخدم احدى بروتوكولات التوجية المعروفة
RIP IGRP EIGRP OSPF IS-IS والتي سيتم شرحها لاحقا ان شاء الله
ولروئية عملية تكوين Routing table استخدم امر Route print في اوامر الدوس اظغط على قائمة start – Run وبعدين اكتب route print
Brouter
هو جهاز اسمة الموجة المتعدد الوظائف يجمع هذا الجهاز بين مزايا كل من ال Bridge وال Router في جهاز واحد يعمل هذا الجهاز ك bridge للبروتوكولات الغير قابلة للتوجية وك Router للبروتوكولات القابلة للتوجية مثل IP ويعمل هذا الجهاز في مستويين في OSI Model مستوى data link عند عملة كبريدج
ومستوى Network عند عملة كروتر
مثال لاستخدامة وصل شبكتين (TCP/IP) مع (IPX/SPX)
تظهر مزايا هذا الجهاز في تمكن الشبكة من تلبية احتياجات الاتصال من خلال جهاز واحد وايضا غير مكلف كما انة يقدم شبكة من السهل ادارتها ولكن هذا الجهاز قليل جدا جدا في استخدامة في الشبكات
Media conventer
جهاز يعمل على تحويل البيانات الي على شكل فيديو او صوت الى بيانات رقمية

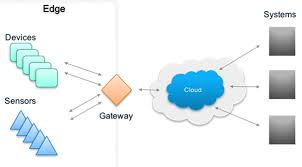

Gateway
يعتبر هذا الجهاز من اذكى اجهزة ربط الشبكات ويعمل في كل مستويات OSI Model وهو جهاز لا يعرفة الكثير ولكن استخداماتة في غاية الاهمية هو جهاز من الاخر يربط بين شبكتين مختلفتين كليا حيث يعمل هو كمترجم او وسيط بين الشبكتين
ملحوظة هامة :-
تعد بوابة الاتصال جهازا او برنامجا يتم من خلالها وصل شبكتين تستخدمان بروتوكولات مختلفة وفيما يلي اكثر انواع بوابات الاتصال شيوعا
Address gateway
تعمل هذة البواية على ربط شبكتين او اكثر ذات بنية مختلفة وتقنيات مختلفة لادارة الملفات
Protocol gateway
تعمل هذة البوابة على ربط شبكات تستخدم بروتوكولات مختلفة (وهي اكثر بروتوكولات الشبكة استخداما)
وعموما ينقسم ال Gateway الى قسمين:-
External Gateway
يربط بين شبكات مختلفة كليا في البنية مثل ربط شبكة كمبيوتر بشبكة موبيل بشبكة تليفونات ارضية (مثل تقنية Voice over ip)
Internal Gateway
مثلا يستخدم لربط شبكتين واحدة من مايكروسوفت وتستخدم بروتوكول IP
والثانية من Novell وتستخدم بروتوكول IPX
NIC
وهو اختصار ل Network Interface Card وهو عبارة عن كارت الشبكة الغرض الاساسي من استخدامة هو نقل واستقبال البيانات من والى NICs
وتتم هذة العملية من خلال جهاز ارسال واستقبال الاشارات (transceiver) في ال NIC اهم حاجة لازم تعرفها عن NIC هو انة يحتوي على MAC address
وكل كارت في العالم فية MAC Address مختلف وطبعا زي ما عرفنا ال MAC هو الي بيعرف بية جهاز السويتش عنوان الواجهة
لمعرفة ال MAC Address لكارت معين استخدم امر IPconfig/all
Modem
وهو كارت يستخدم في عملية modulator-demodulator وهي عملية تحويل البيانات
من Analog to Digital او العكس ويستخدم في عملية اتصال الشبكة عن طريق
خط تلفون من شركة التلفونات وتسمى في الشبكات PSTN ويعتبر المودوم جهاز قديم وال DSL تكنولوجيا حديثة معتمدة على NIC افضل واسرع منة
عموما في نوعان من المودوم
External Modem
ويتم تركيبة خارج جهاز الكمبيوتر
Internal Modem
ويتم تركيبة داخل جهاز الكمبيوتر
NAP
وهي اختصار Network access point وهي تعمل ك hub لتوصيل الاجهزة
في شبكة واحدة ولكن الاختلاف هنا ام ال hub بنوصل الاجزة فية عن طريق سلك ولكن NAP تعتمد في نقل البيانات على موجات الراديو RF او الاشارات غير المرئية IR
RF: Radio Frequency
IR : Infrared
WNIC
وهو كارت شبكة شبكة لاسلكي يستخدم مع Access Point
PCMCIA
وهو كارت شبكة لاسلكي يستخدم مع ال laptop
Wrouter
يستخدم في عملية توجية البيانات ولكن لاسلك
Hub و Repeater و Bridge
